วิธีเลือกพัดลมดูดอากาศจากหม้อต้มให้เหมาะสมสำหรับงานอุตสาหกรรม

การเลือกระบบพัดลมที่ถูกต้องเป็นหนึ่งในการตัดสินใจที่สำคัญที่สุดในการออกแบบหรืออัพเกรดหม้อต้มน้ำอุตสาหกรรม พัดลมดูดอากาศจากหม้อต้มที่มีขนาดเหมาะสมสามารถปรับปรุงประสิทธิภาพการเผาไหม้ได้อย่างมาก รักษาความดันเตาเผาให้คงที่ ลดการสิ้นเปลืองเชื้อเพลิง และยืดอายุการใช้งานของอุปกรณ์หม้อไอน้ำ อย่างไรก็ตาม การเลือกพัดลมผิดรุ่นอาจทำให้เกิดกระแสลมไม่เพียงพอ สิ้นเปลืองพลังงานมากเกินไป ปัญหาการสั่นสะเทือน และปัญหาการบำรุงรักษาบ่อยครั้ง

ผู้ใช้ในอุตสาหกรรมจำนวนมากมุ่งเน้นเฉพาะความจุของพัดลมและกำลังของมอเตอร์ในระหว่างการซื้อ แต่กระบวนการคัดเลือกที่เชื่อถือได้จำเป็นต้องมีความเข้าใจอย่างลึกซึ้งเกี่ยวกับสภาวะการทำงาน ความต้านทานของระบบ คุณลักษณะของก๊าซ และข้อกำหนดการผลิตในอนาคต

1. ทำความเข้าใจบทบาทของพัดลมร่างที่ใช้หม้อต้มน้ำ

พัดลมดูดอากาศจะถูกติดตั้งที่ด้านทางออกของระบบหม้อไอน้ำเพื่อกำจัดก๊าซที่เผาไหม้และสร้างแรงดันลบภายในเตาเผา ต่างจากพัดลมดูดอากาศแบบบังคับที่จ่ายอากาศเผาไหม้ พัดลมดูดอากาศแบบเหนี่ยวนำด้วยหม้อไอน้ำควบคุมการไหลของไอเสียและรับประกันว่าก๊าซไอเสียจะเคลื่อนที่ได้อย่างราบรื่นผ่านเครื่องดักฝุ่น เครื่องประหยัด และปล่องไฟ

ในการใช้งานทางอุตสาหกรรม เช่น โรงไฟฟ้า โรงงานเคมี โรงงานเหล็ก และโครงการพลังงานชีวมวล พัดลมจะต้องทำงานอย่างต่อเนื่องภายใต้สภาวะที่มีอุณหภูมิสูงและบางครั้งก็มีฤทธิ์กัดกร่อน ดังนั้นการเลือกการออกแบบพัดลมที่เหมาะสมจึงเป็นสิ่งสำคัญเพื่อให้การทำงานของหม้อไอน้ำมีความเสถียร

ก่อนที่จะเลือกพัดลมดูดอากาศแบบใช้หม้อต้ม วิศวกรควรวิเคราะห์พารามิเตอร์สำคัญหลายประการ รวมถึงปริมาณการไหลของอากาศที่ต้องการ ความดันทั้งหมด อุณหภูมิของก๊าซ ความเข้มข้นของฝุ่น สภาพแวดล้อมการติดตั้ง และเวลาทำงาน

2. คำนวณการไหลของอากาศและความดันที่ต้องการ

ขั้นตอนแรกในการเลือกพัดลมคือการกำหนดความต้องการไหลเวียนอากาศที่แท้จริงของระบบหม้อไอน้ำ ข้อกำหนดการไหลของอากาศขึ้นอยู่กับความจุหม้อไอน้ำ ชนิดของเชื้อเพลิง ประสิทธิภาพการเผาไหม้ และอัตราส่วนอากาศส่วนเกิน

ตัวอย่างเช่น ถ่านหินที่ใช้หม้อไอน้ำอุตสาหกรรมขนาด 50 ตันต่อชั่วโมงอาจต้องใช้ความจุไอเสียที่มากกว่ามากเมื่อเทียบกับหม้อต้มก๊าซธรรมชาติที่มีเอาต์พุตเท่ากัน เนื่องจากการเผาไหม้ถ่านหินทำให้เกิดปริมาณก๊าซไอเสียที่สูงขึ้นและมีอนุภาคฝุ่นมากขึ้น

ความต้องการแรงดันก็มีความสำคัญไม่แพ้กัน พัดลมร่างที่เหนี่ยวนำให้เกิดหม้อไอน้ำจะต้องเอาชนะการต้านทานจาก:

เตาหม้อไอน้ำและส่วนการพาความร้อน

เครื่องดักฝุ่นหรือถุงกรอง

เครื่องอุ่นอากาศ

ระบบท่อ

การสูญเสียแรงดันปล่องไฟ

ข้อผิดพลาดทั่วไปคือการเลือกพัดลมตามกำลังของหม้อไอน้ำเท่านั้น โดยไม่คำนวณความต้านทานของระบบทั้งหมด ซึ่งมักส่งผลให้พัดลมไม่สามารถรักษาแรงดันเตาให้คงที่ได้

แนวทางปฏิบัติคือการคำนวณแรงดันที่ต้องการโดยมีค่าเผื่อความปลอดภัยประมาณ 10%–15% เพื่อรองรับการเปลี่ยนแปลงการปฏิบัติงานในอนาคต

3. พิจารณาลักษณะของก๊าซไอเสีย

เชื้อเพลิงที่แตกต่างกันจะสร้างสภาพการทำงานที่แตกต่างกันสำหรับพัดลมดูดอากาศ หม้อไอน้ำที่ใช้ถ่านหินเป็นเชื้อเพลิงมักจะผลิตก๊าซไอเสียอุณหภูมิสูงที่มีอนุภาคเถ้า ในขณะที่หม้อไอน้ำชีวมวลอาจสร้างฝุ่นและความชื้นที่เหนียวเหนอะหนะ

สำหรับโครงการโรงไฟฟ้าชีวมวลในเอเชียตะวันออกเฉียงใต้ ระบบไอเสียแบบเดิมประสบปัญหาใบพัดลมสึกหรอบ่อยครั้งหลังจากใช้งานไปเพียงไม่กี่เดือน เหตุผลก็คือ พัดลมที่เลือกได้รับการออกแบบสำหรับการใช้งานที่ใช้ก๊าซสะอาดมากกว่าสภาพแวดล้อมที่มีฝุ่นสูง

หลังจากแทนที่ด้วยพัดลมดูดอากาศแบบใช้หม้อต้มที่ออกแบบมาเป็นพิเศษซึ่งมีใบมีดที่ทนทานต่อการสึกหรอและโครงสร้างตัวเครื่องเสริมแรง รอบการบำรุงรักษาเพิ่มขึ้นจากหลายเดือนเป็นมากกว่าหนึ่งปี

กรณีนี้แสดงให้เห็นว่าการเลือกวัสดุพัดลมและการออกแบบโครงสร้างมีความสำคัญพอๆ กับความสามารถในการไหลเวียนของอากาศ

4. เลือกการออกแบบและวัสดุพัดลมที่ถูกต้อง

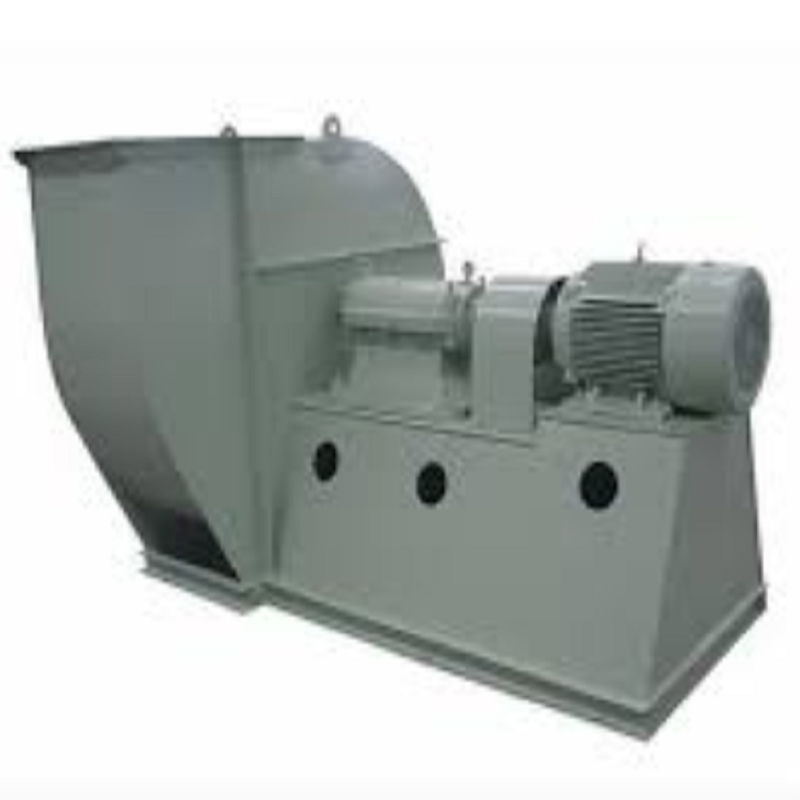

พัดลมหม้อน้ำอุตสาหกรรมมักเป็นพัดลมแบบแรงเหวี่ยงเนื่องจากสามารถให้แรงดันสูงและการไหลเวียนของอากาศที่มั่นคงภายใต้สภาวะที่ต้องการ

เมื่อเลือกพัดลมดูดอากาศแบบ Boiler Induced Draft Fan ควรพิจารณาปัจจัยการออกแบบหลายประการ:

การออกแบบใบมีด

โดยทั่วไปจะใช้ใบมีดโค้งถอยหลังเนื่องจากให้ประสิทธิภาพสูงและมีเสถียรภาพ การออกแบบโค้งไปข้างหน้าอาจให้การไหลเวียนของอากาศที่สูงขึ้น แต่มักจะใช้พลังงานมากกว่า

การเลือกใช้วัสดุ

สำหรับการใช้งานที่อุณหภูมิสูง ผู้ผลิตอาจใช้เหล็กทนความร้อนหรือเหล็กคาร์บอนเสริมแรง หากก๊าซไอเสียมีส่วนประกอบที่มีฤทธิ์กัดกร่อน อาจจำเป็นต้องมีการบำบัดพื้นผิวเพิ่มเติมหรือโลหะผสมพิเศษ

การป้องกันการสึกหรอ

สำหรับหม้อไอน้ำที่ใช้ถ่านหิน ชีวมวล หรือวัสดุเหลือใช้ การเคลือบที่ทนต่อการสึกหรอบนใบพัดและบริเวณทางเข้าสามารถลดการหยุดทำงานได้อย่างมาก

การเลือกโครงสร้างที่เหมาะสมตามสภาพการทำงานจริงสามารถช่วยหลีกเลี่ยงค่าใช้จ่ายในการเปลี่ยนที่ไม่จำเป็นได้

5. การวิเคราะห์ประสิทธิภาพพลังงานและต้นทุนการดำเนินงาน

การใช้พลังงานเป็นอีกปัจจัยสำคัญในการเลือกพัดลม เนื่องจากหม้อไอน้ำอุตสาหกรรมมักทำงาน 8,000 ชั่วโมงหรือมากกว่าต่อปี การปรับปรุงประสิทธิภาพเพียงเล็กน้อยก็สามารถประหยัดเงินได้มาก

ตัวอย่างเช่น โรงงานผลิตที่ใช้ระบบหม้อไอน้ำขนาด 10 เมกะวัตต์ได้อัปเกรดพัดลมความเร็วคงที่แบบเก่าเป็นพัดลมระบายอากาศแบบเหนี่ยวนำด้วยหม้อไอน้ำประสิทธิภาพสูงซึ่งมีระบบควบคุมไดรฟ์ความถี่แปรผัน (VFD)

ก่อนอัปเกรด:

กำลังมอเตอร์พัดลม: 315 กิโลวัตต์

เวลาดำเนินการต่อปี: 7,500 ชั่วโมง

การสูญเสียการปรับตั้งบ่อยครั้งเนื่องจากการทำงานด้วยความเร็วคงที่

หลังจากอัปเกรดแล้ว:

เอาท์พุตของพัดลมจะปรับโดยอัตโนมัติตามภาระของหม้อไอน้ำ

ปริมาณการใช้ไฟฟ้าลดลงประมาณ 20%

แรงดันเตามีเสถียรภาพมากขึ้น

ต้นทุนการลงทุนฟื้นตัวได้ภายในไม่กี่ปีด้วยค่าไฟฟ้าที่ลดลง

6. ตรวจสอบความน่าเชื่อถือของพัดลมและข้อกำหนดในการบำรุงรักษา

พัดลมคุณภาพสูงไม่เพียงแต่ควรให้ประสิทธิภาพที่ดีเมื่อซื้อใหม่ แต่ยังรักษาการทำงานที่มั่นคงตลอดหลายปีที่ผ่านมา

ก่อนซื้อพัดลมดูดอากาศแบบ Boiler ผู้ใช้อุตสาหกรรมควรตรวจสอบ:

ประเภทตลับลูกปืนและอายุการใช้งาน

การออกแบบการควบคุมการสั่นสะเทือน

ความแม่นยำในการปรับสมดุลของใบมีด

ความแข็งแรงของปลอก

ความพร้อมของอะไหล่

การสนับสนุนทางเทคนิคของผู้ผลิต

การบำรุงรักษาตามปกติควรรวมถึงการตรวจสอบการสั่นสะเทือน การตรวจสอบการหล่อลื่นแบริ่ง การตรวจสอบพื้นผิวใบมีด และการทดสอบสภาพมอเตอร์

ความล้มเหลวที่ไม่คาดคิดหลายอย่างไม่ได้เกิดจากคุณภาพของพัดลมที่ไม่ดี แต่เกิดจากการบำรุงรักษาที่ไม่เหมาะสม

7. ตัวอย่างโครงการจริง อัพเกรดพัดลมหม้อน้ำในโรงงานเคมี

โรงงานผลิตสารเคมีแห่งหนึ่งที่ใช้หม้อไอน้ำขนาด 75 ตันต่อชั่วโมงประสบปัญหาหลายประการ รวมถึงแรงดันเตาหลอมที่ไม่เสถียร ปริมาณการใช้ไฟฟ้าสูง และพัดลมสั่นสะเทือนบ่อยครั้ง

พัดลมเดิมมีแรงดันไม่เพียงพอเนื่องจากมีการเพิ่มอุปกรณ์กรองเพิ่มเติมหลังการติดตั้ง ส่งผลให้ระบบมีความต้านทานเพิ่มขึ้น

ทีมวิศวกรได้ทำการวิเคราะห์ระบบอย่างสมบูรณ์และเลือกพัดลมดูดอากาศแบบ Boiler Induced ใหม่ที่มี:

ความสามารถในการรับแรงดันที่สูงขึ้น

ปรับปรุงการออกแบบใบมีดตามหลักอากาศพลศาสตร์

การควบคุมไดรฟ์ความถี่ตัวแปร

โครงสร้างเสริมแรงต้านทานการสั่นสะเทือน

หลังการติดตั้งระบบหม้อไอน้ำทำได้ดังนี้:

แรงดันเตาลบที่เสถียรยิ่งขึ้น

ลดระดับการสั่นสะเทือนของพัดลม

ลดการใช้ไฟฟ้าต่อปี

ระยะเวลาการบำรุงรักษานานขึ้น

โครงงานนี้แสดงให้เห็นว่าการเลือกพัดลมควรคำนึงถึงระบบหม้อไอน้ำทั้งหมดเสมอ แทนที่จะเปลี่ยนอุปกรณ์ตามข้อกำหนดเฉพาะก่อนหน้านี้เท่านั้น

8. รายการตรวจสอบสุดท้ายก่อนซื้อพัดลมดูดอากาศแบบใช้หม้อต้ม

ก่อนตัดสินใจขั้นสุดท้าย ผู้ซื้อภาคอุตสาหกรรมควรยืนยันประเด็นต่อไปนี้:

มีการคำนวณการไหลของอากาศและความดันที่ต้องการอย่างถูกต้องหรือไม่?

พัดลมเหมาะสมกับชนิดของเชื้อเพลิงและสภาพก๊าซไอเสียหรือไม่?

วัสดุสามารถทนต่ออุณหภูมิและข้อกำหนดการกัดกร่อนได้หรือไม่?

กำลังของมอเตอร์ได้รับการปรับให้เหมาะสมสำหรับการใช้งานในระยะยาวหรือไม่?

ผู้ผลิตจัดเตรียมแบบทางเทคนิคและข้อมูลประสิทธิภาพหรือไม่

มีอะไหล่และบริการหลังการขายหรือไม่?

พัดลมดูดอากาศจากหม้อต้มที่ได้รับการคัดสรรมาอย่างดีสามารถปรับปรุงประสิทธิภาพของหม้อไอน้ำ ลดต้นทุนการดำเนินงาน และให้ประสิทธิภาพที่เชื่อถือได้ตลอดวงจรการใช้งานของอุปกรณ์ สำหรับโครงการหม้อไอน้ำอุตสาหกรรม ทางออกที่ดีที่สุดไม่ใช่พัดลมที่ใหญ่ที่สุดหรือมอเตอร์ที่ทรงพลังที่สุดเสมอไป ทางเลือกที่เหมาะสมคือพัดลมที่ตรงกับสภาพการทำงานจริง ให้การไหลเวียนของอากาศที่มั่นคง และให้ผลประโยชน์ทางเศรษฐกิจในระยะยาว
